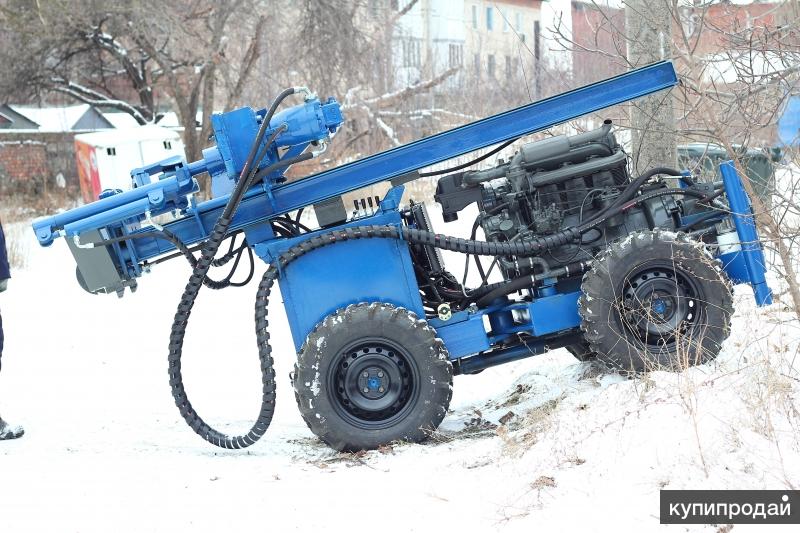

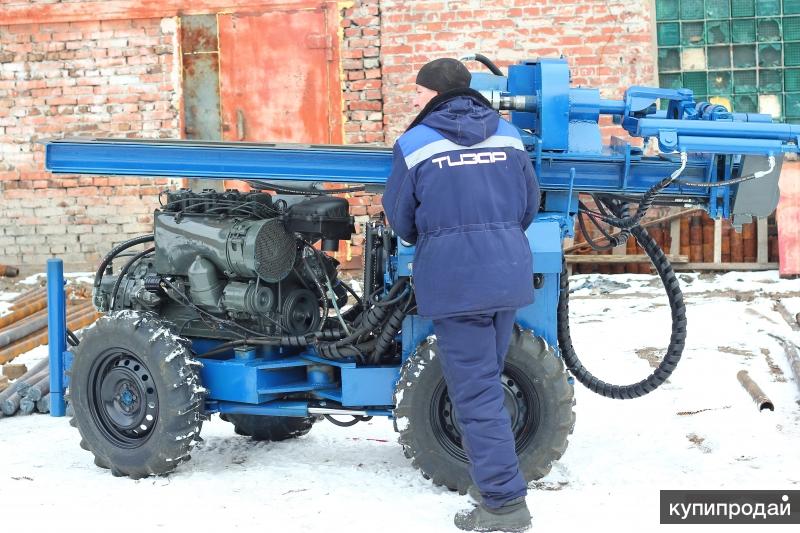

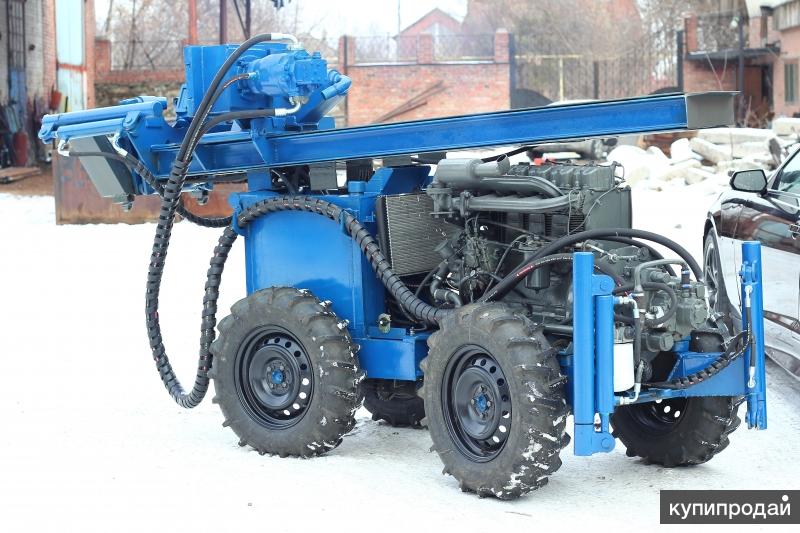

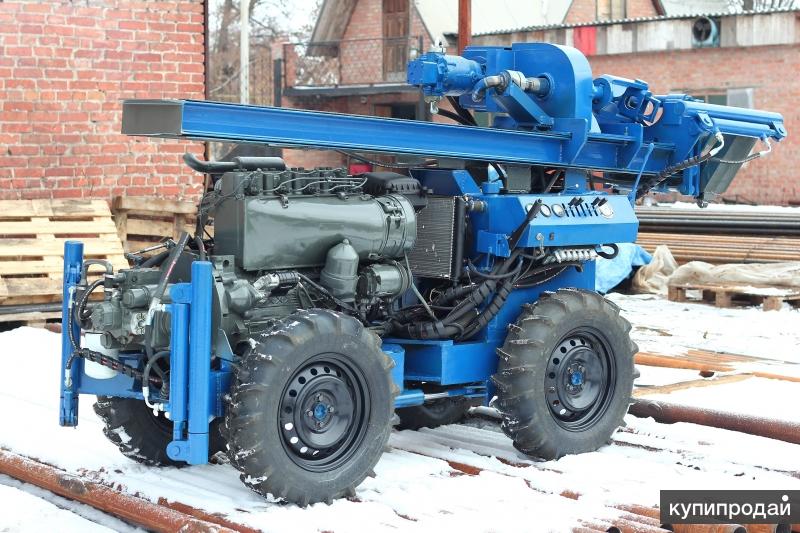

Буровые установки УДВ 600 (4х4)

Малогабаритная буровая установка (МГБУ) УДВ-600 (4х4) предназначена для бурения водозаборных скважин. Применяется МГБУ на участках, где въезд крупногабаритного оборудования не возможен или может нанести серьезный урон ландшафту. Установку используют для добычи и поиска воды, кроме того, может применяться для бурения выемок под сваи и фундаменты.

Технические характеристики УДВ 600 (4х4)

1. Глубина бурения:

· структурно-поисковых скважин с промывкой м.; 150

· геофизических скважин с продувкой м.; 50

· шнеками м. 30

2. Начальный диаметр бурения с промывкой мм.; 190 конечный диаметр бурения с промывкой:

· — структурно-поисковых скважин мм.; 112

· — геофизических скважин мм.; 125

· — диаметр бурения с продувкой мм.; 125

· -диаметр бурения шнеками мм.; 180

3. Частота вращения бурового снаряда об/мин. (бесступенчатая)

· -минимальные 9

· -номинальные 250

· -максимальные 500

4. Наибольший крутящий момент Нм. ; 3100

5. Ход вращателя мм.; 2800

6. Скорость подъема бурового снаряда м/с.; 0-0,3

7. Габаритные размеры в транспортном положении мм.;

· -шасси (ширина, межосевое расстояние) 1100 х 1650

· -ширина, длина, высота 1200х4100х1850

8. Габаритные размеры в рабочем положении мм 1200х2500х4500

9. Масса установки кг. (не более) 1300 (1500)

Техническое описание УДВ 600 (4х4)

1. Буровая установка смонтирована на колесном шасси с дизельным двигателем Д-144. Установка предназначена для бурения буровыми штангами длиной до трёх метров (в зависимости от комплектации) , с присоединительной резьбой З-50, на номинальную глубину до 150м. Так же возможно бурение шнеками диаметром до 220 мм.

2. Управление буровой установкой полностью гидрофицировано и сконцентрировано на пульте бурильщика. На пульте находятся контрольные приборы и регуляторы усилия на забой, скорости подачи и подъема, а также частоты вращения шпинделя вращателя.

3. Трех- поточная гидросистема позволяет осуществлять работу рабочих органов независимо друг от друга.

4. Для работы вращателя применена гидростатическая трансмиссия ГСТ 90, что позволяет изменять частоту вращения шпинделя вращателя в диапазоне от 9 до 500 об/мин. без изменения оборотов дизеля.

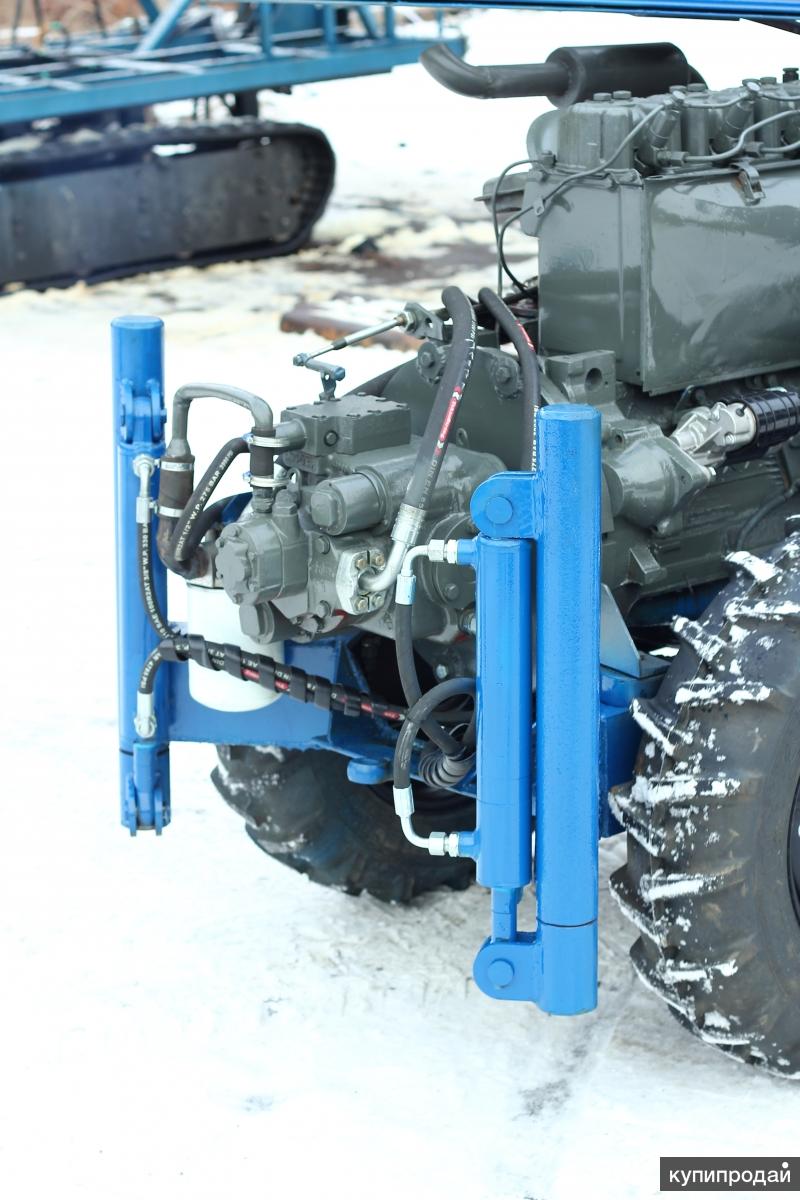

5. Спускоподъемные операции осуществляются за счёт работы гидроцилиндра через систему полиспаст. Принцип работы аналогичен УРБ 2А2. Подъём мачты и ход буровой установки производится от сдвоенного шестеренчатого насоса НШ-32/32, что позволяет дополнительно задействовать в гидросистеме насос буровой НБ 200/80, независимо от работы гидроцилиндра.

Основное отличие буровой установки УДВ-600 (4х4) от аналогов- высокая маневренность и проходимость.

полный привод;
переломная рама;
равномерная компоновка;
полная гидрофикация всех узлов и рабочих органов, позволяет осуществлять управление как с пульта буровика так и дистанционно.
