счетчик импульсов, модуль

это счетчик импульсов, диапазон в 0--99, компактный, практические.
случаи применения:
электронные производственного обучения, и т. д.
основные параметры:
напряжение питания: DC 3V--5V
диапазон: 0--99
подсчет импульсов максимальная частота: 30 ГЦ

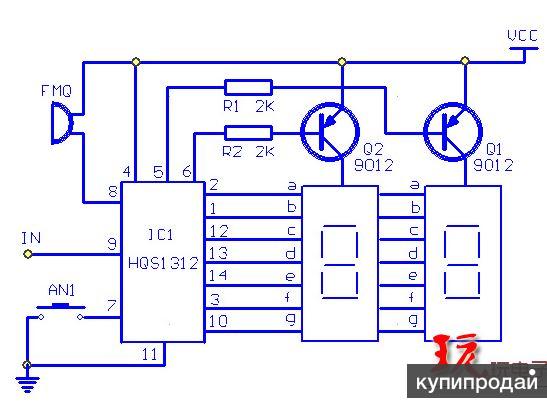

краткое описание: HQS1312 IC1 является 2 десятичной счетчик и декодер. девятой цифры плюс 1, достигла 99 после числового значения входного импульса сбрасывается в ноль, в то время как FMQ зуммер сигнал тревоги старта. независимо от того, когда вы нажимаете AN1 кнопка сброса, HQS1312 внутреннего память очищается. просто загрузки и нажмите кнопку reset,, зуммер звонок для оперативного была включена или нажмите кнопку сброса. Q1, R1 компоненты цифровой трубки водитель силы, R2, Q2 десять цифровых трубки питания. использование цифровой дисплей 2 1 общий анод семь сегментный цифровой трубки.
