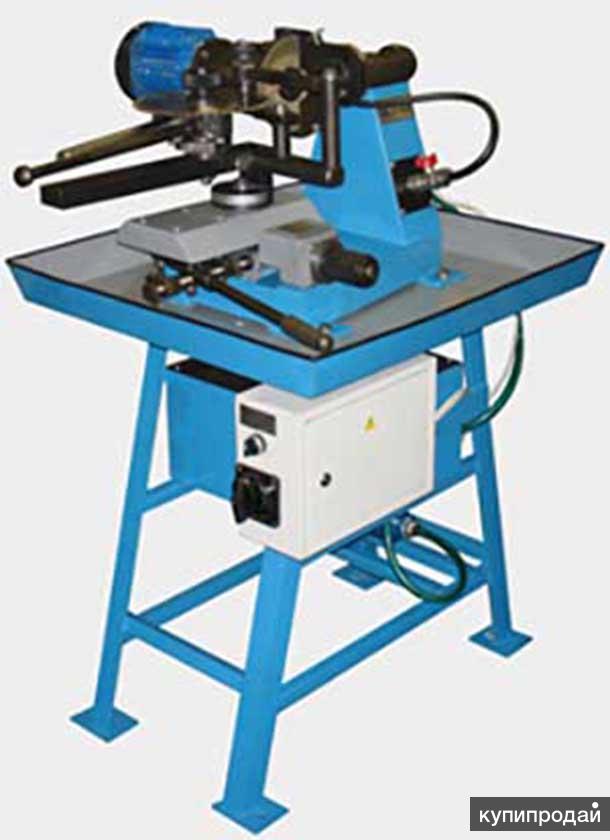

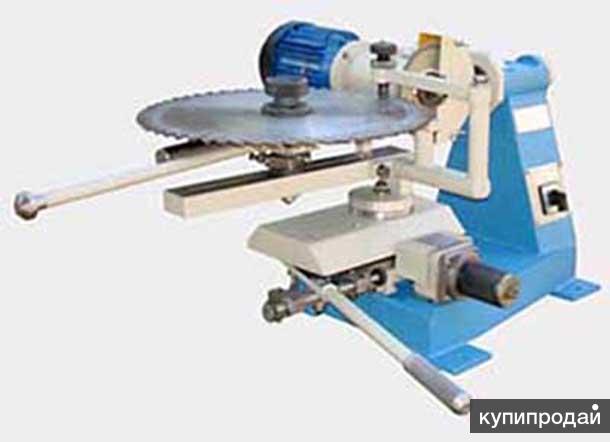

Станок для заточки дисковых пил ЗСТ-68.

Станок для заточки дисковых пил ЗСТ-68.
Станок предназначен для заточки твердосплавных дисковых пил (победитовых) и стеллитированных.
Станок для заточки дисковых пил производит качественную заточку дисковых
пил с твердосплавными напайками по передней и задней граням зуба дисковой пилы.
Станок для заточки дисковых пил затачивает следующие дисковые пилы:
• по массиву древесины - для продольного и поперечного пиления
• дисковые пилы для форматно-раскроечных станков
• дисковые твердосплавные пилы для пиления цветных сплавов
Станок для заточки дисковых пил работает со следующими видами зубьев
• с прямыми
• с косыми
• с трапециевидными зубьями
Технические характеристики:

Диаметр затачиваемых пил, мм 160…680
90…160*
160…1000**
Номинальный посадочный диаметр затачиваемых пил, мм 32, 50,60, 70, 80***
20, 22, 30*
Шаг зубьев пил, мм 6…60
Передний угол зубьев пил, град -10…+30
Задний угол зубьев пил, град 0…30
Наибольший угол косой заточки, град
- по передней грани
- по задней грани 30
45
Диаметр заточного круга, мм 150
Номинальная окружная скорость заточного круга, м/с 22
Габаритные размеры, не более, мм: длина х ширина х высота 700х650х410
Масса станка, не более, кг. 70
Род тока питающей сети переменный трёхфазный
Номинальная частота тока, Гц 50
Номинальное напряжение, В 380
Электродвигатель привода: номинальная мощность, кВт
синхронная частота вращения, об/мин. 0.37
3000

Процесс заточки твердосплавных дисковых пил происходит вручную попеременным перемещением двух рукояток: подача зуба пилы к заточному кругу подача пильного диска на заточной круг. Величина снимаемого слоя с твёрдосплавной пластинки регулируется
поперечным перемещением суппорта с пильным диском, микрометрическим ходовым винтом, путём вращения рукоятки с лимбом. Заточной круг вращается в радиально-упорных шарикоподшипниках от электродвигателя, через упругую муфту. Шпиндель может поворачиваться на оси для заточки зубьев твердосплавных дисковых пил на косую грань.
Пилы диаметром менее 160 мм затачиваются при помощи дополнительного приспособления для подрезных пил.
Конструкция станка для заточки дисковых пил зарекомендовала себя как надежная и долговечная.
