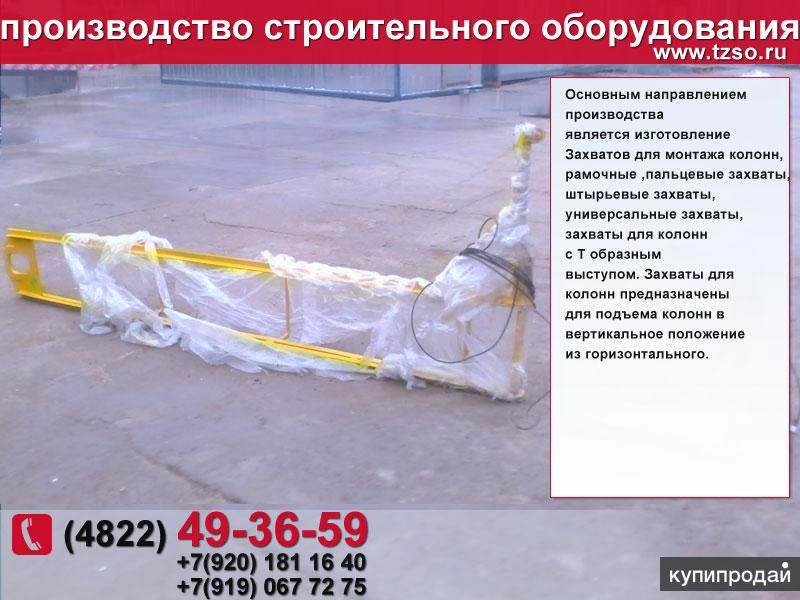

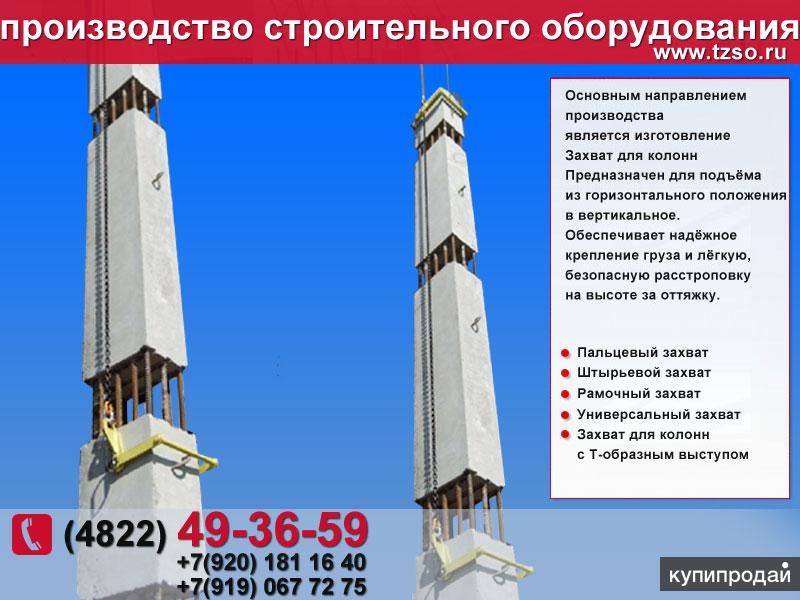

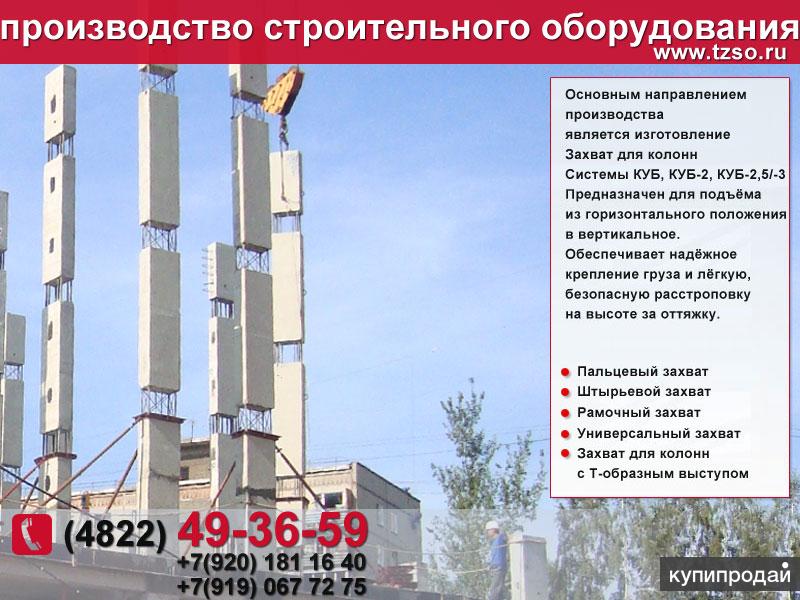

захват для колонн

Грузозахватные устройства

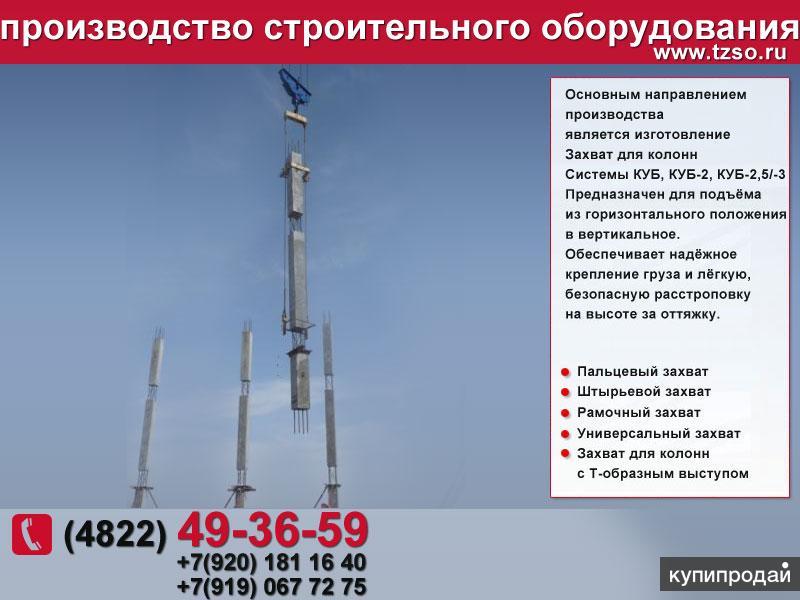

Для монтажа железобетонных колонн применяют одно- и двухштыревые захваты (с двумя рамками) грузоподъемностью 4,8 и 10 т. Рамка 3 захвата (см. схему ниже) охватывает стропуемую колонну в том месте, где у нее сделано строповочное отверстие, в которое вставляют запорный палец 1 (штырь), и колонна закрепляется в захвате. Захват снабжен приспособлением для дистанционной расстроповки с перекрытия.

Штыревой захват для подъема колонны
Штыревой захват для подъема колонны

1 - палец (штырь), 2 - стойка, 3 - рамка, 4 - стропы, 5 - траверса, б - кронштейн, 7 - канат для выдергивания штыря.

Рамочные захваты (см. схему ниже) применяют для строповки железобетонных колонн с консолями. Он состоит из нижней разъемной 2 и верхней неразъемной 5 рамок. Верхняя рамка имеет отверстия, через которые пропущены свободно скользящие канаты 7 траверсы. На них ниже верхней рамки укреплены гильзы. При строповке колонн нижнюю 2 рамку надевают на нижние 3 консоли колонны, а верхнюю 5 при подъеме опирают на верхние 4 консоли.

Двухрамочный траверсный захват для консольных колонн
Двухрамочный траверсный захват для консольных колонн

1 - колонна; 2, 5 - нижняя и верхняя рамки; 3, 4 - нижняя и верхняя консоли колонны, 6 -траверса, 7 - стропы, 8 - палец (штырь) для запирания рамки, 9 - гильзы.

Для расстроповки колонны крюк крана опускают до уровня, позволяющего монтажнику разъединить секции нижней рамки стоя на перекрытии. Затем дают команду машинисту крана для подъема крюка. При подъеме крюка стропы захвата свободно скользят в отверстиях верхней 5 рамки до тех пор, пока укрепленные на канатах гильзы 9 не упрутся в эту рамку,
