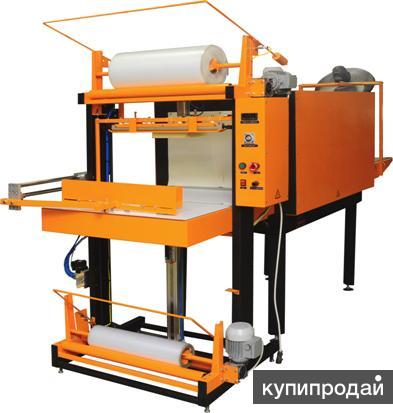

Термоупаковочная машина ТМ-1П

Комплект ТМ-1 П состоит из модуля термоножа , термотоннеля, приемного рольганга с системой охлаждения готовой продукции.
Функции ТМ-1П:

1. Толкатель, загружаемый оператором, с возможностью регулировки под габариты продукци.
2. Автоматическое оборачивание пленкой при перемещении продукции толкателем, два блока подмотки пленки облегчают и стабилизируют устойчивую работу, устройство прижима фиксирует продукцию на время оборачивания, предохраняя от смещений и падений.
3. Термонож автоматически опускается заканчивая оборачивание, фиксирует пленку прижимом, осуществляет пайку двух швов и разрез между ними. Все движения осуществляются пневматическими приводами компании «Camozzi».
4. Последующие упаковки сталкивают предыдущие на транспортер термотоннеля, проходя между регулируемыми направляющими.
5. В термотуннеле осуществляется термоусадка, за счет конвекции разогретого воздуха, температура которого поддерживается автоматически.
6. Приемный рольганг с узлом охлаждения готовой упаковки .
ТМ-1П это:
• Высокая производительность;
• Простота в установке и надежность в эксплуатации;
• Небольшие габариты;
• Низкое энергопотребление;
• Регулировка температуры в камере;
• Экономия на расходных материалах;
• Упаковка широкого диапазона продуктов и товаров.
В состав упаковочной линии входят:
• ТМ-1 термотоннель
• ТМ-1П термонож полуавтоматический
Основные технические характеристики:
Производительность циклов/мин (зависит от габаритов предмета): 7
Размеры упаковочной линии в сборе (длина х ширина х высота ) без учета пленки, мм: 3010 х 1070х 2000
Вес аппарата, кг: 260
Климатическое исполнение по ГОСТ 15.150-69: УХЛ-4
Блок управления термотоннель /термонож: раздельный
Характеристики ТМ-1 термотоннель:
Исполнение: модуль
Габаритные размеры в рабочем положении (длина х ширина х высота), мм: 2210 х 870 х 1730
Вес устройства, кг, нетто: 170
Максимальная потребляемая мощность, кВт: 12,27
Напряжение питания, В/Гц: 380 / 50
Диапазон регулировки температуры в термотоннеле, °С: 20 – 220
Характеристика ТЭНов, шт. х кВт: 6х2
Размеры конвейера (длина х ширина), мм: 1800 х 540
Скорость движения конвейера, м/мин. 4
Тип звена конвейерной ленты: пластина
Рабочая нагрузка на конвейер, кг/м2, не более: 50
Длина камеры, мм: 1200
Габариты проходного окна термотоннеля (ширина х высота ), мм: 600 х 400
Максимальные габариты условной упаковки (длина х ширина х высота ), мм: 300х450х360
Характеристики ТМ-1П термонож :
Исполнение: модуль
Габаритные размеры (длина х ширина х высота) без пленки, мм: 1030 х 1070 х 1750
Длина подающего стола, мм: 630
Ширина подающего стола, мм: 765
Длина рабочей части термоножа, мм: 610
Максимальная ширина пленки, мм: 550
Давление воздуха в магистрали, МПа (кг/см2): 4-6
Тип сварки: постоянный
Вес устройства, кг, нетто: 90
Тип термоусадочной пленки: Полиэтилен (ПЭ) от 40 до 100 мик
